iMFD DM-100 OBD2 スキャンゲージ 32ビット有機ELディスプレーモジュール

￥52,528- ￥45,962-
割引: 13%OFF

米国PLXデバイス iMFDゲージ　DM-100 OBD2 ディスプレイモジュール
2006年アメリカSEMAショーにて6タイトルのアワード、2007年アメリカSEMAショーでは20タイトルものアワードを受賞したあの有機EL採用次世代メーターにOBDライブデータ表示機能とOBDエラーコードスキャン機能を追加した最新iMFDマルチディスプレイです。

PLX iMFDは32ビットの高速プロセッサーとPLXカスタムGPUを搭載し、従来の電気式メーターとは比べ物にならない精度と表示スピードを実現した高性能ディスプレイ。
1996年以降のOBD2採用車両が備えるOBD（オンボードダイアグノシス）との接続は製品付属のOBDコネクターを車両のDLC（OBDコネクター）に繋ぐだけ。
この簡単接続のみで最大50系統の車両運行情報が自由自在に追加メーターとして表示可能です。
また車両ECUに記録されたVINナンバー（車両番号）の表示や車両OBD2システムが検出したエラーコードの読み出し＆リセットも可能ですので警告灯が点灯すると同時に不具合部分のコンピューター診断が即時可能です。

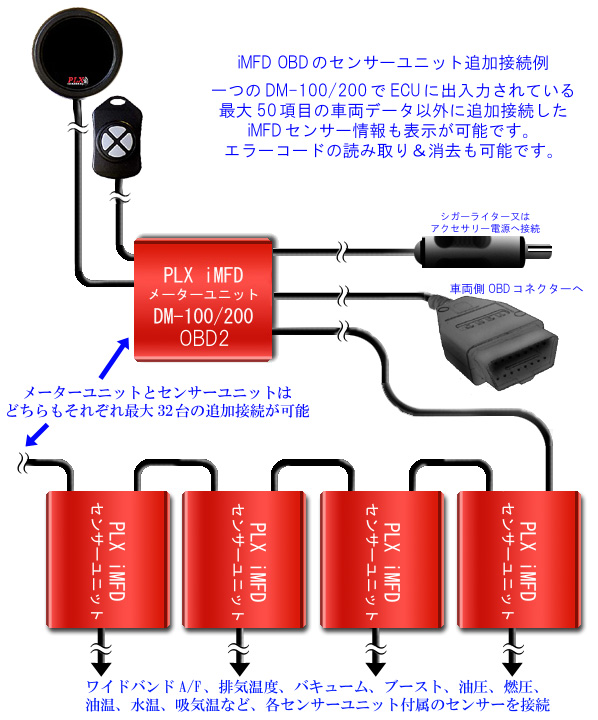

さらに当DM-100 OBD2ディスプレーモジュールの機能はOBD2情報だけに留まりません、同iMFDシリーズのセンサーモジュールを追加してOBD2とPLX追加センサーモジュール情報の両方を統括コントロール可能です。
各センサーモジュールとの接続は付属シリアルケーブルでのデイジーチェーン（直列の数珠繋ぎ接続）を採用、付属配線を一本繋ぐだけで当ディスプレイモジュール1台が
最大32台のセンサーモジュールをコントロールします。

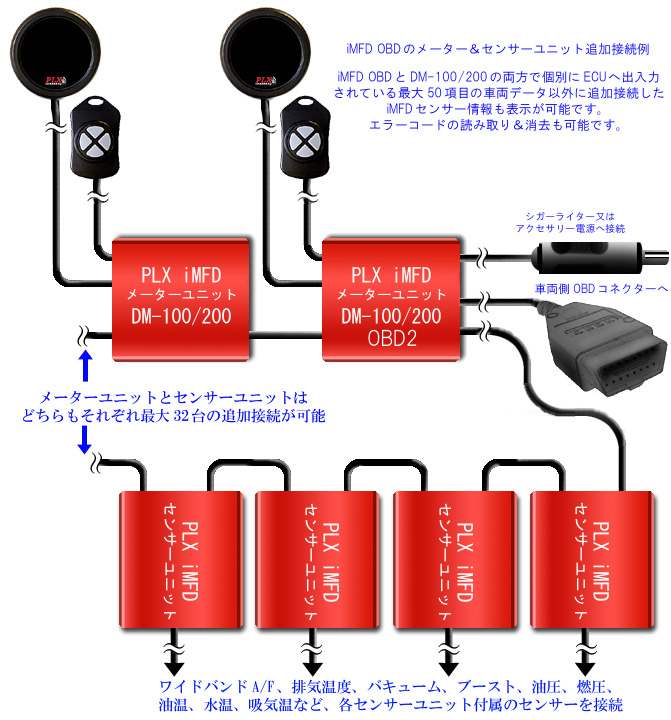

また直列数珠繋ぎのデイジーチェーンで増設できるのはセンサーモジュールだけではありません、同ディスプレイモジュールDM-100や大型DM-200も増設可能です。

これらのOBD情報＆センサー情報はiMFD DM-100の高コントラスト有機ELディスプレイ全面にアナログメーターで大きく表示したり、逆に複数の情報を同時にデジタル表示でリスト表示したり、さらにはX軸＆Y軸のグラフ表示させる事などが可能です。
この膨大な量の情報を一つに統括し、必要に応じ画面を切り替えてディスプレイに表示するという計器の概念は最新の航空機等にもグラスコックピットとして採用されているものです。

当PLX製iMFD DM-100 OBD2ディスプレイモジュールは従来の安価な液晶とは異なる次世代フラットパネル「有機ELディスプレイ」を採用、PLX社専用開発のGPU（画像表示回路）により表示される高解像度画面が映し出す表示色は65,000色以上とハイビジョンTV並みの美しさです。
そして有機ELの特徴はコレだけではありません、従来の液晶画面では実現不可能だった引き締まった本当の黒色発色や、どの角度からでも確実に視認可能な約180度という広い視野角も従来の旧液晶とは異なる特徴です。

またメーターの全てを高速デジタル処理する高性能32ビットプロセッサーは、メーターフェイスの背景色/文字色なども自由に変更も可能。
つまり背景と文字色の単純計算で合計42億通りを遥かに超える多彩なカラーバラエティを実現しています。
さらに当iMFDをPCに接続してメーターフェイスをお好みのデザインに変更したり、表示数値によりワーニング警告を設定したりとカスタムも思いのまま。
つまり写真やロゴを加えたオーナー様/ショップ様独自のオリジナルメータークラスターを作成したり、車両のメーターデザインを基に純正デザイン風のメーターフェイスを設定すれば純正メータークラスターや内装とマッチしたオリジナル追加メーターが作成可能です。
さらにはキーをONにした直後にのみ表示するウォームアップ画面や普段のメーター背景にメーカーロゴや車名、ご家族の写真を表示したりと自由に背景設定してお使い頂けます。

PLXデバイス iMFDの仕組み

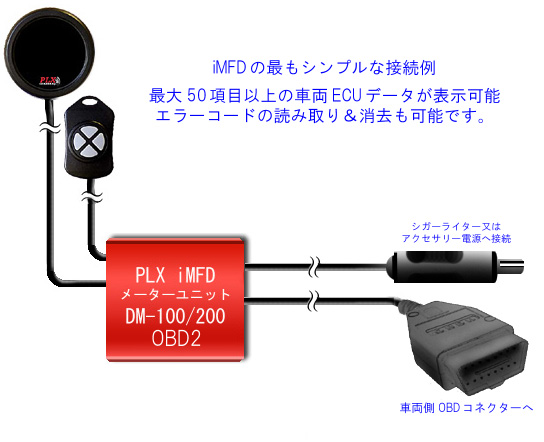

DM-100 OBD2及びDM-200 OBD2は車両側DLCに接続する事によりセンサーモジュール無しでもOBD情報が表示可能です。
しかしOBD対応でないPLXデバイス iMFDディスプレイモジュールは、同シリーズのiMFDセンサーモジュールと組み合わせてお使い頂く次世代ゲージシステムです。
つまりPLX iMFDディスプレイモジュールDM-100/DM-200はそれ単体ではお使い頂けません、逆にiMFDセンサーモジュール単体だけでもお使い頂けません。
PLX iMFDディスプレイモジュールDM-100/DM-200とiMFDセンサーモジュールを接続してディスプレイユニット＆センサーユニットとして組み合わせてお使い頂く必要がございます。
なおディスプレイモジュールが予め取り付けてある場合、後日センサーモジュールのみを追加してもメーターユニットまで改めて配線を引く作業は不要です。
既存のディスプレイモジュール/センサーモジュールに付属ケーブル一本を連結接続するだけで既存のディスプレイモジュールには接続された全てのセンサー情報が操作＆表示可能となります。
センサー1つにつきメーター1個のメーターが必要だった追加メーターは過去の物、航空機のグラスコクピットと同様に必要な情報だけを必要に応じて表示して下さい。

製　品　詳　細
商　品　名：	iMFDディスプレイモジュール　DM-100 OBD2
メーター部寸法：	52ｍｍ×18mm
本体寸法：	104mm×75mm×28mm
プロセッサー：	32ビットCPU＆GPU
消費電力：	1.5v
動作環境：	0℃～85℃
動作電圧：	10v～18v
PC接続：	USB2.0

商　品　内　容
・iMFD有機ELディスプレイ	1
・iMFDコントロールユニット	1
・iMFDリモコン	1
・OBDケーブル	1
・センサーユニット接続ケーブル	1
・センサーユニット間接続ケーブル	1
・電源ケーブル（シガーアダプター付き）	1
・USBケーブル	1
・PCインストールドライバ（CD-R）	1
・ユーザーマニュアル（英文）	1
・ユーザーマニュアル（簡易日本語版）	1
